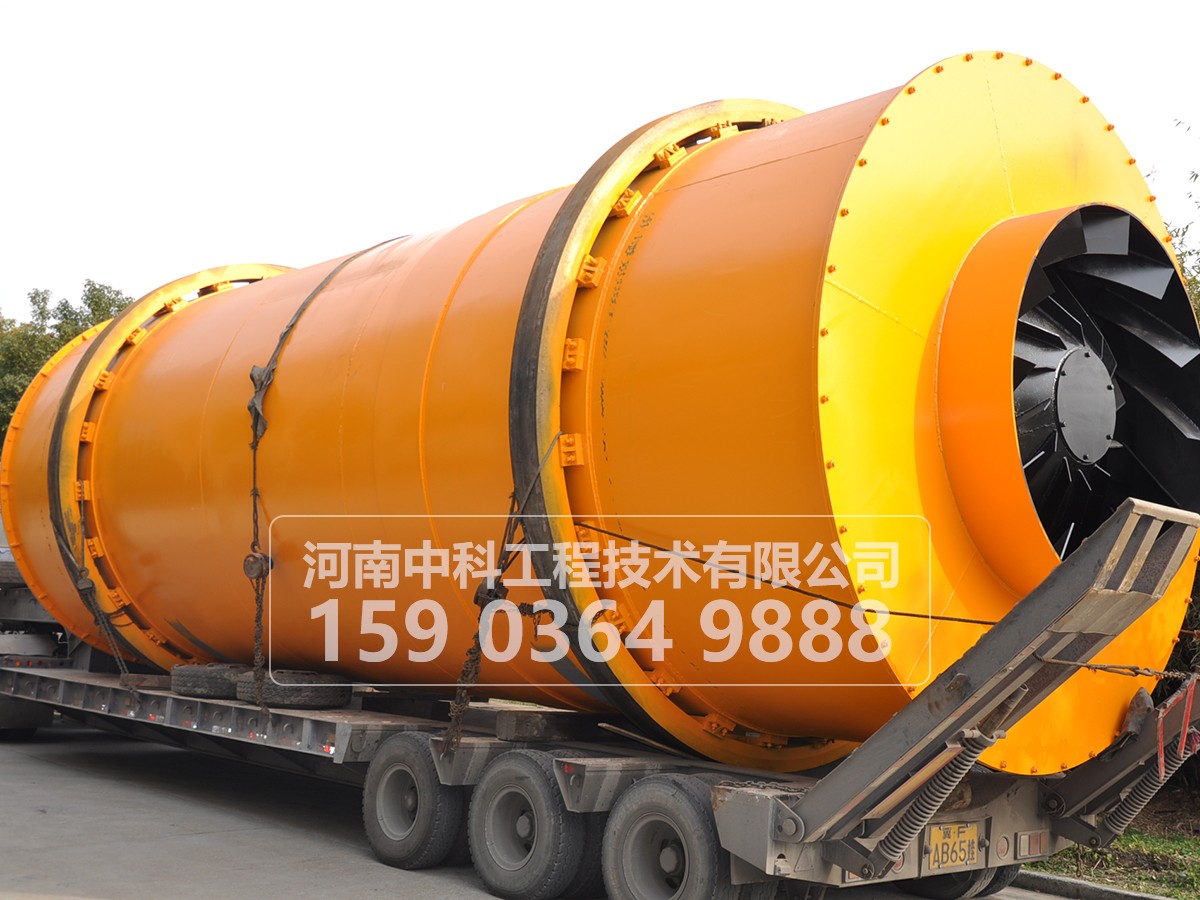

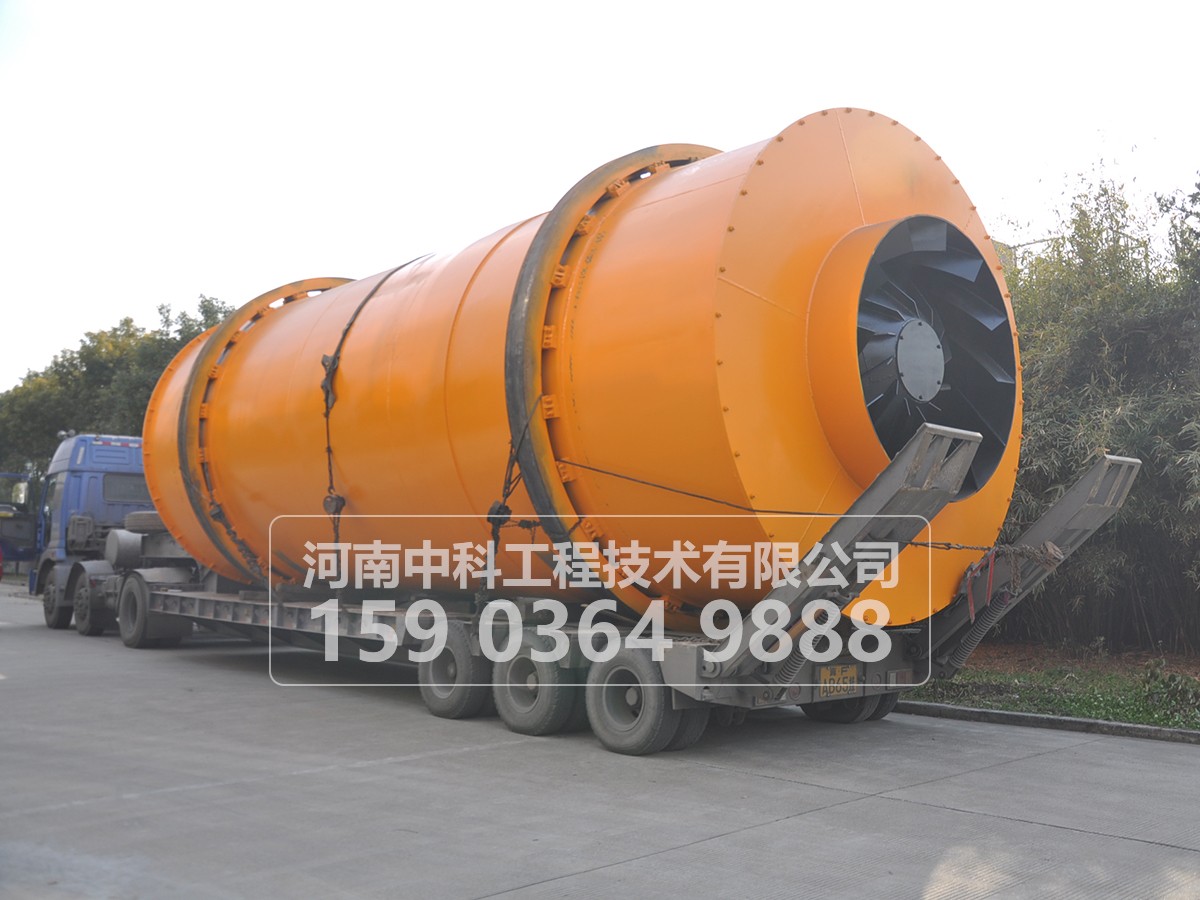

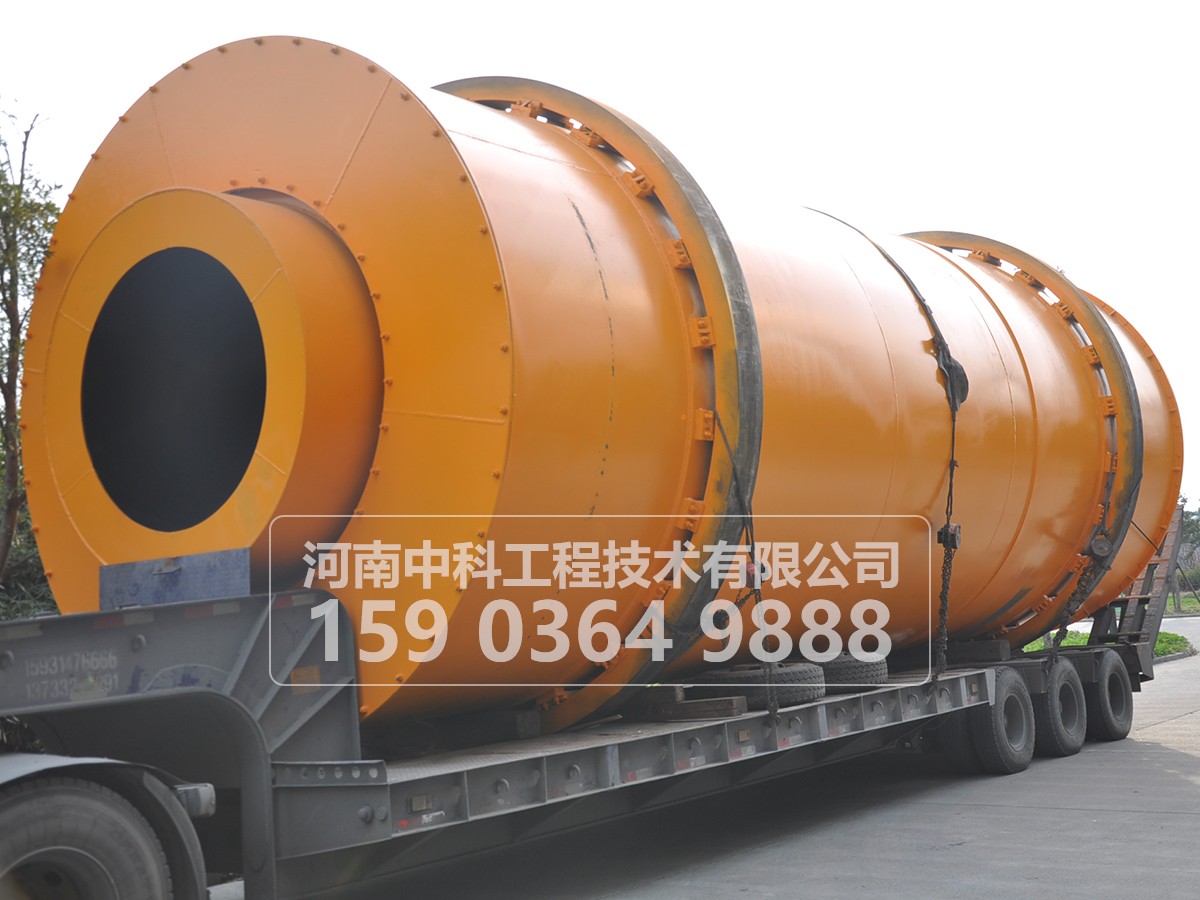

砂子烘干机设备主要用于烘干湿度和粒度范围内颗粒物料,根据不同行业对烘干后物料终水份要求,烘干后的物料含水量可以达到1-0.5%以下,由三个不同直径的同心圆筒按照数学关系和结构形式,彼此相嵌组合而成的。三筒结构使内筒和中筒被外筒包围而形成了一个自身保温系统,内、中筒体表面散发的热量参与到外一层筒内物料的热交换,而外筒又处在热气流的低温端,所以筒体的散热面积和热能损失明显降低。三筒烘干机能充分利用余热,减少散热损失,增加热交换面积,使烘干机的单位容积蒸发强度大大提高,从而有效地提高了热能利用率,降低了能耗,使黄沙烘干机的热效率得到较大幅度的提高。
砂子烘干机产品优势
1、砂子烘干机抗过载能力强,处理量大,燃料消耗少,干燥成本低。
2、采用顺流干燥方式,烟气与湿物料由同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,烘干机出口温度低,热效率高。
3、可根据不同的物料性质改变运行参数,使物料在烘干机筒体内能够形成稳定的全断面料幕,质热交换更为充分。
4、杜绝了滚筒烘干机给料堵塞,不连续,不均匀和返料等现象,降低了除尘系统的负荷。
5、强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分,粘性的适应性更强。
砂子烘干机工作原理
物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。
砂子烘干机技术参数
规格型号 | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
外筒直径 (m) | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
外筒长度 (m) | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
筒体容积 (m3) | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
筒体转速 (rpm) | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
物料停留时间 (min) | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
物料初水份 (%) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
物料终水份 (%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
进气温度 (℃) | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
生产能力 (T/H) | 矿渣 | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
粉煤灰 | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
黄沙 | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
电动机型号 | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
电动机功率 (kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
减速机型号 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
减速机速比 (I) | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
设备重量 (T) | 25 | 32 | 35 | 38 | 43 | 57 | 77 |
