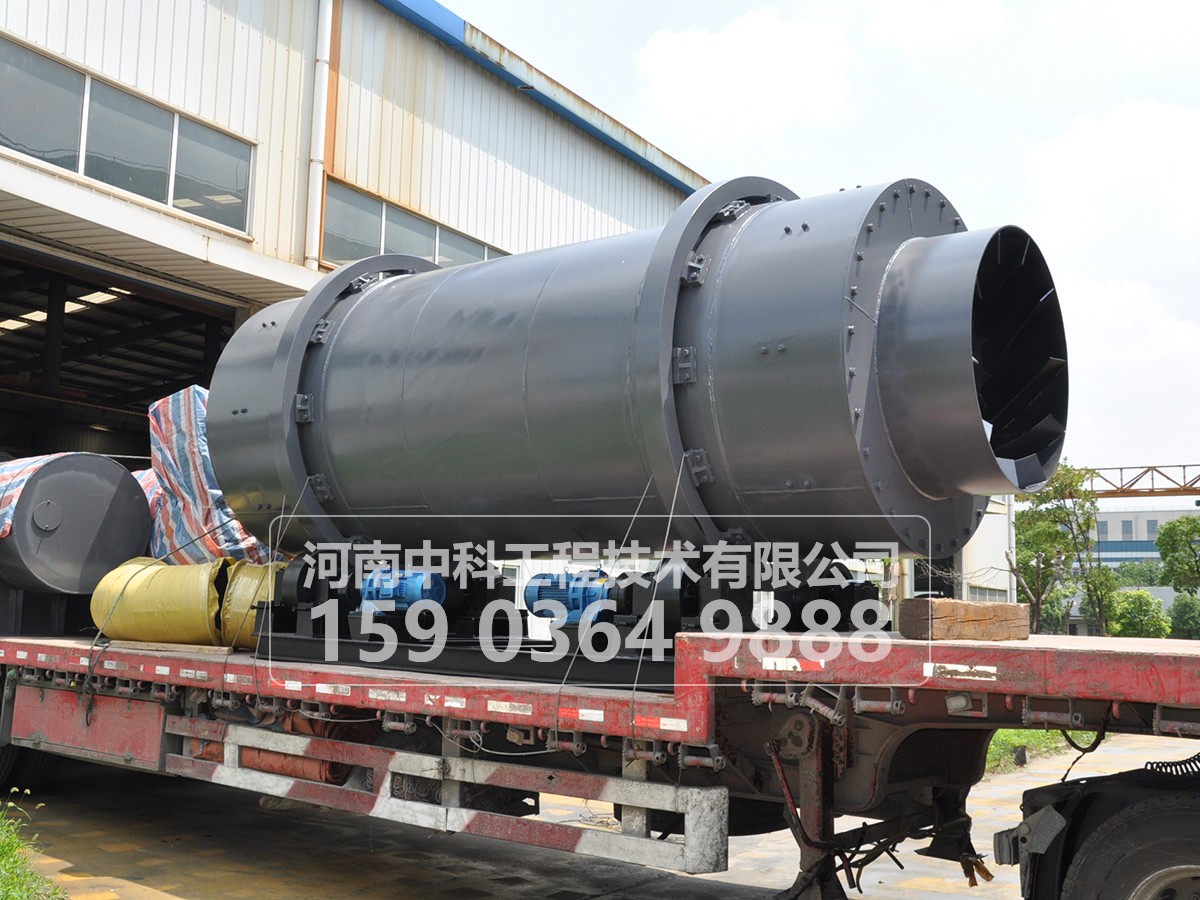

三筒烘干机由三个不同直径的同心圆筒按照数学关系和结构形式，彼此相嵌组合而成的。三筒烘干机可适应煤、油、气等多种燃料，能烘干块状、粒状、粉状等多种物料，符合创建环境友好型、资源节约型的政策、是替代传统烘干设备的环保节能型产品。
特殊的三筒结构，使内筒和中筒被外筒包围而形成了一个自身保温系统，内、中筒体表面散发的热量参与到外一层筒内物料的热交换，而外筒又处在热气流的低温端，所以筒体的散热面积和热能损失明显降低。节能型三筒烘干机能充分利用余热，减少散热损失，增加热交换面积，使烘干机的单位容积蒸发强度大大提高，从而有效地提高了热能利用率，降低了能耗，使三筒烘干机的热效率得到较大幅度的提高。

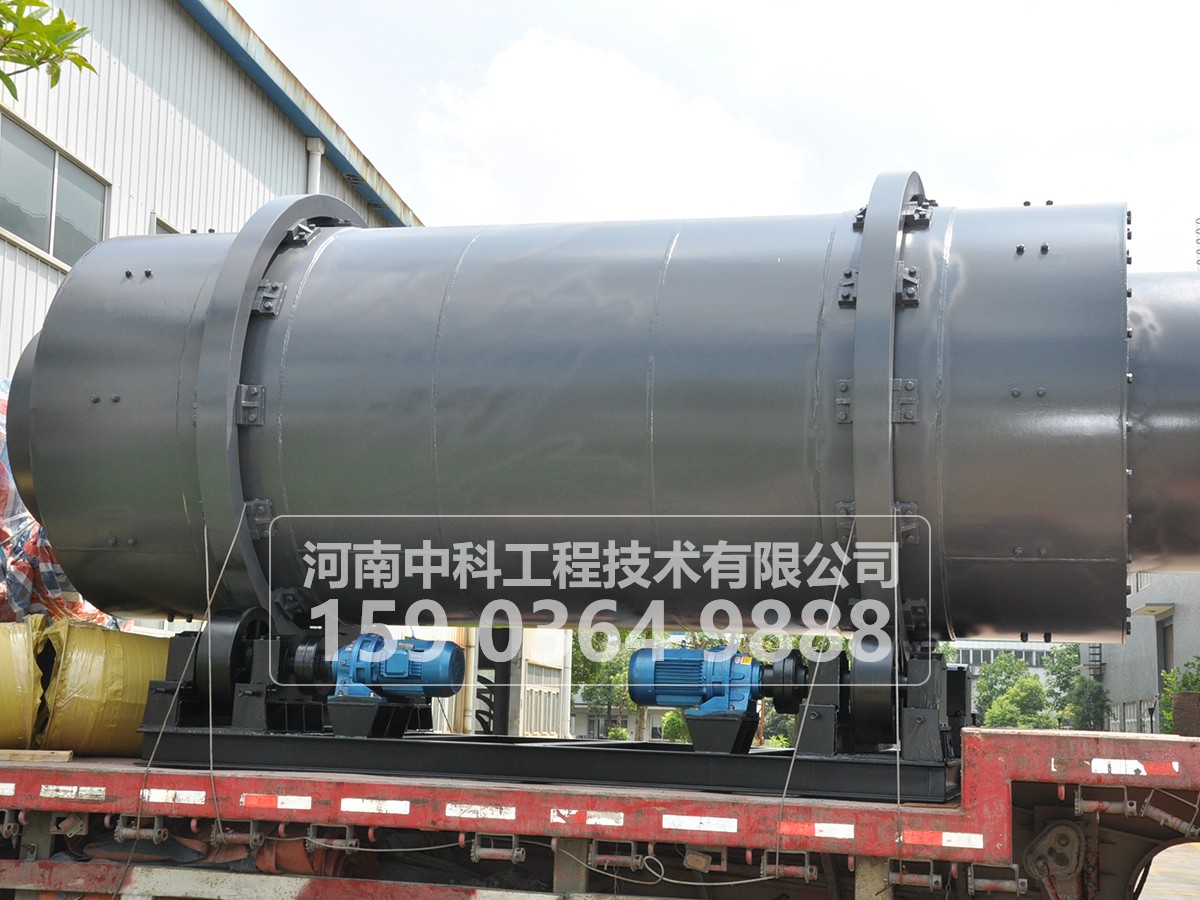

三筒烘干机产品特点
1、无需大小齿轮传动，采用托轮传动；
2、三筒烘干机结构采用套筒式，使物料快速烘干；
3、产品构造精致，运转平稳；
4、烘干效果好，吨干料煤耗小于8KG；
5、比单筒烘干机减少占地面积50%左右，土建投资降低50%左右，电耗降低于60%；
6、出料温度不高于60度，可直接进料库，无需进行冷却，可连续生产包装；
7、无漏风现象，保温效果好；
8、土建投资降低，安装方便；
15、三回程烘干，占地少；

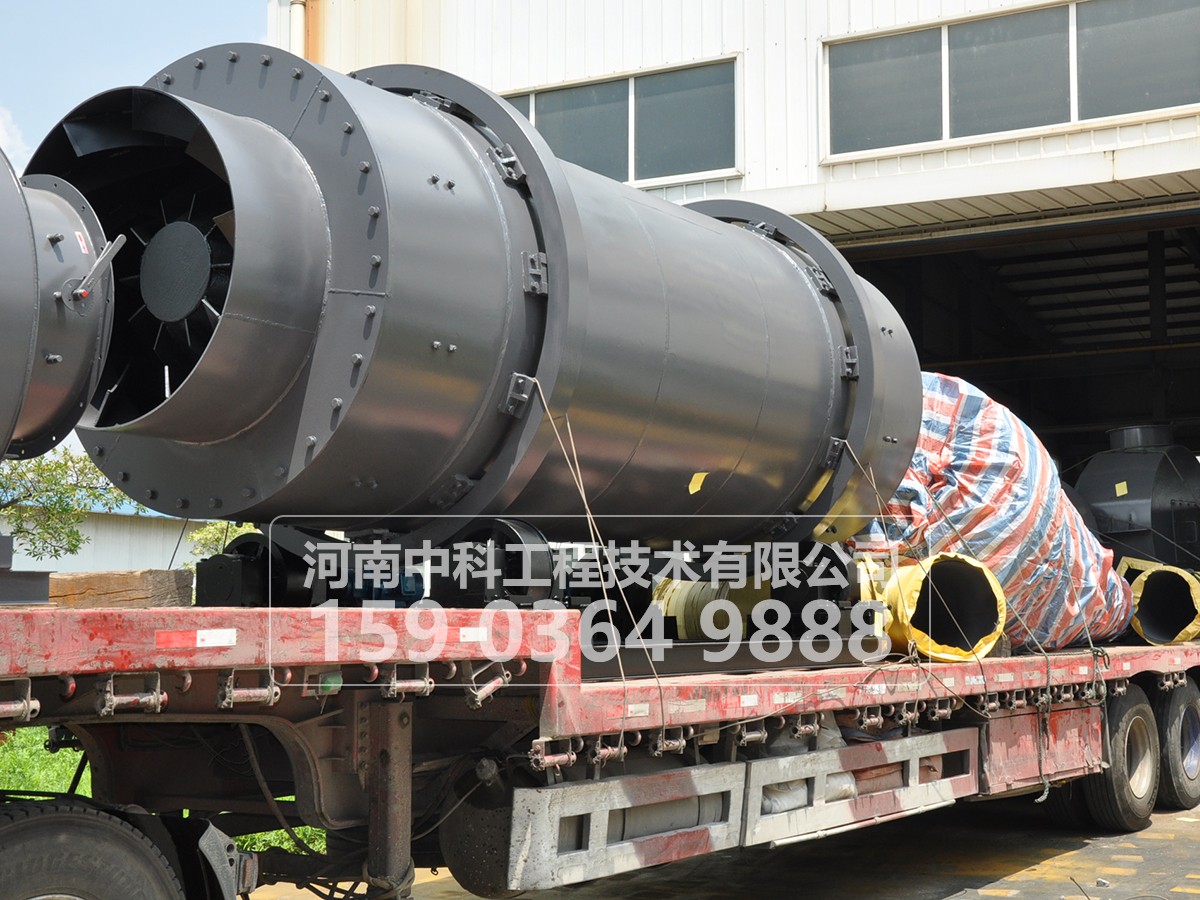

三筒烘干机工作原理
三筒烘干机的运动过程是这样实现的：被烘干的物料由入料端喂入烘干机内筒，内筒内部设有许多螺旋状扬料板。通过筒体的回转，物料被扬料板不断的扬起并作纵向运动。物料到达内筒的尾端因自重的作用落入中筒，通过中筒内的反向螺施扬料板的作用，物料进一步被烘干并向进料端运动，直到中筒前端。并在重力作用下落入外筒。通过外筒导向板、扬料板，在筒体回转作用下物料继续烘干并向前运动，直到外筒底端卸出。
三筒烘干机技术参数
规格型号 | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
外筒直径 (m) | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
外筒长度 (m) | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
筒体容积 (m3) | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
筒体转速 (rpm) | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
物料停留时间 (min) | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
物料初水份 (%) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
物料终水份 (%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
进气温度 (℃) | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
生产能力 (T/H) | 矿渣 | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
粉煤灰 | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
黄沙 | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
电动机型号 | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
电动机功率 (kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
减速机型号 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
减速机速比 (I) | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
设备重量 (T) | 25 | 32 | 35 | 38 | 43 | 57 | 77 | |
