干式球磨机是物料被破碎之后，再进行粉碎的关键设备。它广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。
工作原理

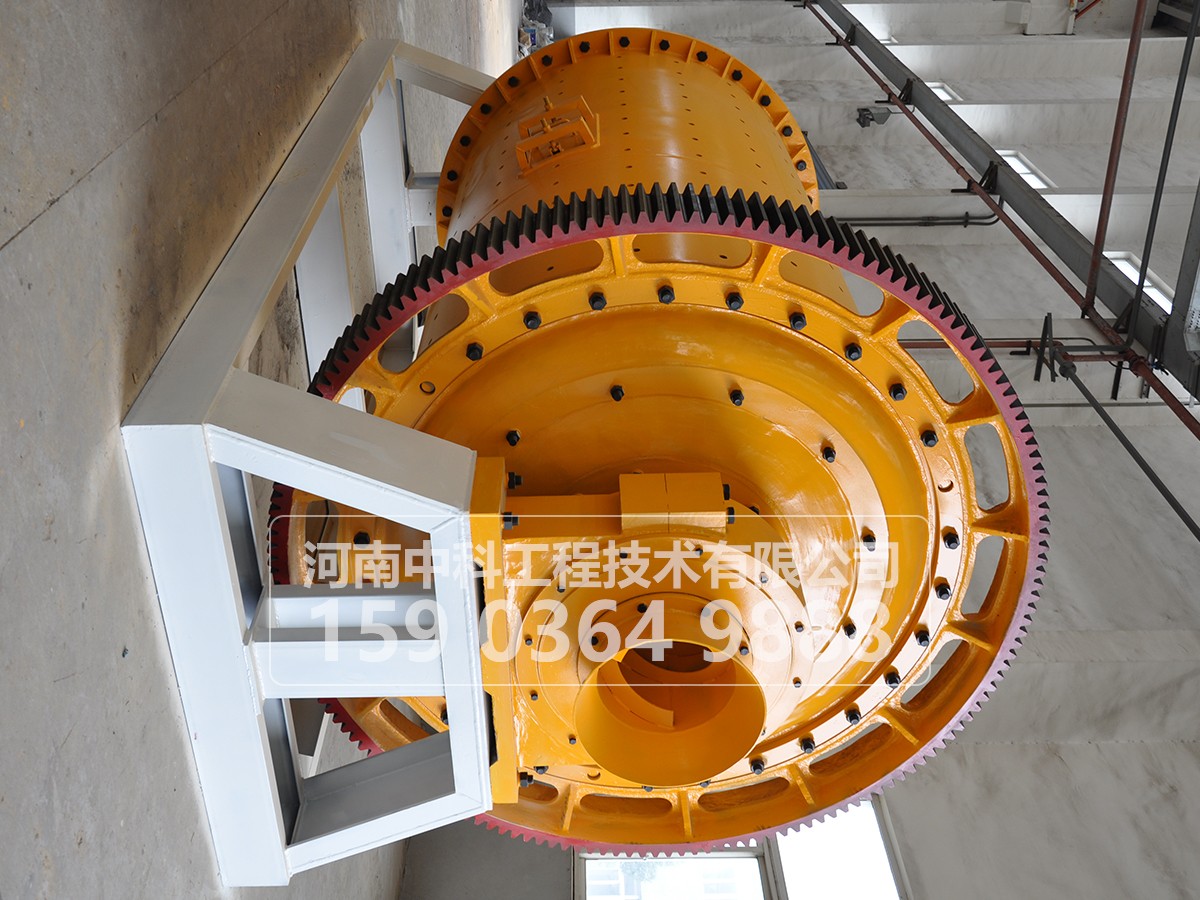

本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机 仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在 仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
结构组成
球磨机主要由以下几部分组成：
⒈进料螺旋，供进料用。
⒉筒体部分，筒体上开有人孔，供检修和更换筒内衬板时用。
⒊排料部分，供球磨机排出合格产品用
⒋主轴承部分。
⒌传动部分。
根据流程需要，磨机分左旋和右旋，供货时按订货合同。
结构特点
本机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。 另：根据物料及排矿方式，可选择干式球磨机和湿式格子型球磨机。
安装方法
球磨机应安装在牢固的混凝土基础上。新型的中矿机器球磨机的基础设计和施工请参看球磨机总装图和基础图。为了保证使用过程中球磨机各部件的位置精度不发生大的变化，球磨机的基础应采用整块式结构。
混凝土基础耐压强度达到75%以上后即可在上面安装球磨机。在安装之前应对基础的质量进行检验，要求混凝土没有影响强度的缺陷，预留孔的数量和位置符合要求，预留孔内无杂物和积水、无油污。采用“地线法”进行安装作业时，在基础上表面应预埋“中心标板”。安装前基础上画出所有中心线并在“中心标板”上做出醒目的冲点标记，作为安装时的中线基准。
吊装之前应对球磨机分部位全面进行验收，发现问题及时处理。
⒈主轴承部分的具体要求参看主轴承部件装配图。
⒉筒体部分参看回转部分装配图。
⒊传动部分参看传动部分装配图。
⒋整体相对位置参看总装图。
